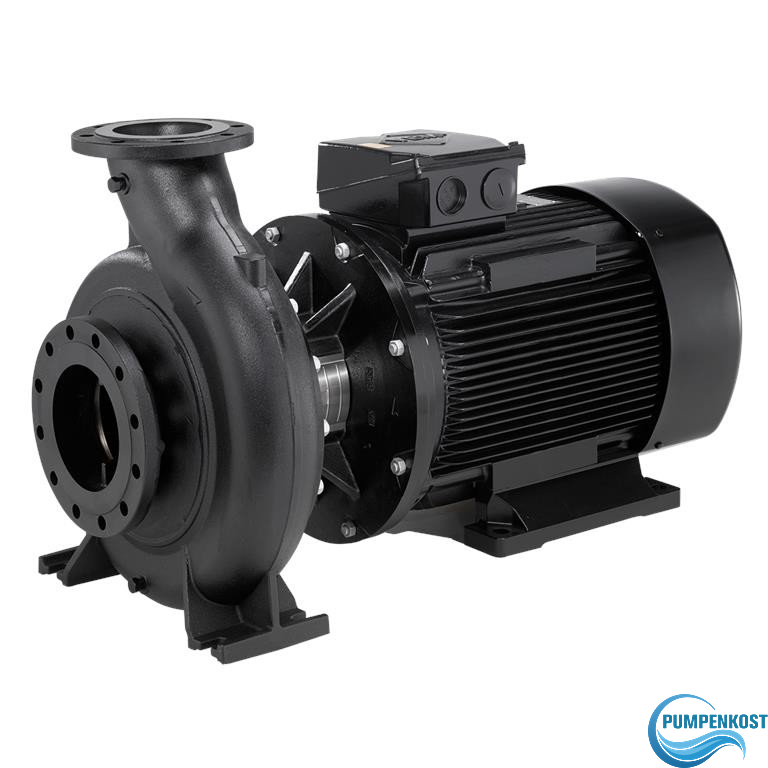

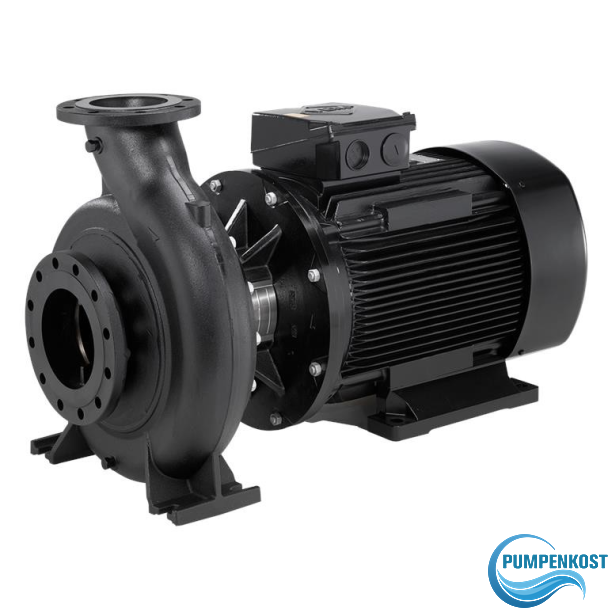

Grundfos NB 32-200/176 A-F2-A-BQQE normalsaugende, einstufige Kreiselpumpe 3 x 380-415V 4 kW PK25/105

• Grundfos NB 32-200/176 AAF2AESBQQEKW1

Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.

Art der Steuerung

• Frequenzumrichter: ohne
• Drucksensor: nein

Fördermedium

• Medium: Wasser
• Temperaturbereich: -25 bis 120 °C
• Betriebstemperatur: 60 °C
• Dichte: 983.2 kg/m³

Technische Daten

• Pumpendrehzahl: 2930 1/min
• Nennförderstrom: 27.78 m³/h
• Nennförderhöhe: 30.22 m
• Laufraddurchmesser: 176 mm (nominal: 200 mm)
• Gleitringdichtung: BQQE (einfache Gleitringdichtung)
• ISO-Abnahmeklasse: ISO9906:2012 3B2
• Lagerbauweise: Standardausführung

Werkstoffe

• Pumpengehäuse: Grauguss (EN-GJL-250 / ASTM class 35)
• Tragring: Messing (CuZn34Mn3AI2Fe1-C)
• Laufrad: Grauguss (EN-GJL-200 / ASTM class 30)
• Innenbeschichtung: CED-Beschichtung
• Welle: Edelstahl (EN 1.4301 / AISI 304)

Installation

• Maximale Umgebungstemperatur: 60 °C
• Max. Betriebsdruck: 16 bar
• Rohranschlussstandard: EN 1092-2
• Sauganschluss: DN 50
• Druckanschluss: DN 32
• Nenndruckstufe: PN 16
• Lagerschmierung: Fett (Grease)
• Pumpengehäuse mit Füßen: Ja
• Support-Block: Nein

Elektrische Daten

• Motortyp: 112MC
• Motorleistung: 4 kW
• Netzfrequenz: 50 Hz
• Spannung: 3 x 380-415D V
• Bemessungsstrom: 7.9 A
• Anlaufstrom: 1000-1110 %
• Leistungsfaktor Cos φ: 0.87
• Nenn-Drehzahl: 2920-2940 1/min
• IE-Wirkungsgradklasse: IE3
• Motorwirkungsgrad:
  • Vollast: 88.1 %
  • 3/4-Last: 88.6-88.2 %
  • Halblast: 85.2-88.1 %
• Motorpole: 2
• Schutzart: IP55 (Staub- & Strahlwasserschutz)
• Wärmeklasse: F
• Motor-Produktnummer: 87322303
• Lagerisolierung (N-Ende): Stahl-Lager

Sonstiges

• Mindesteffizienzindex (MEI): ≥ 0.69
• Nettogewicht: 69 kg
• Bruttogewicht: 79 kg
• Versandvolumen: 0.178 m³
• Dänische VVS-Nr.: 386060201
• Sprache auf dem Typenschild: Britisches Englisch

Alle weiteren Daten entnehmen Sie dem Datenblatt.

• Zustand: Neu (OVP)
• Unsere Artikelnummer: PK 25/105
