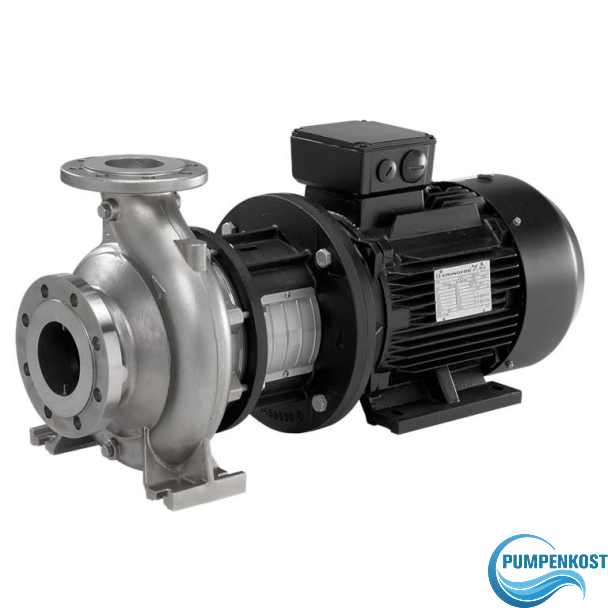

Grundfos NB 50-160/175 AAF2KESBQQEHW3 Kreiselpumpe 1,5 kW 3x380-420V DN65/50 PN16 PK25/103

Grundfos NB 50-160/175 AAF2KESBQQEHW3

Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.

Fördermedium

• Medium: Wasser
• Temperaturbereich: -25 bis 120 °C
• Betriebstemperatur: 60 °C
• Dichte: 983.2 kg/m³

Technische Daten

• Förderstrom: 45.04 m³/h
• Förderhöhe (Nennwert): 9.137 m
• Pumpendrehzahl: 1445 1/min
• Laufraddurchmesser: 175 mm (nominal: 160 mm)
• Gleitringdichtung: BQQE (einfache Gleitringdichtung)
• ISO-Abnahmeklasse: ISO9906:2012 3B2
• Lagerbauweise: Standardausführung

Materialien

• Pumpengehäuse: Edelstahl (EN 1.4408 / ASTM CF8M)
• Pumpenmantel: EN 1.4408
• Laufrad: Edelstahl (EN 1.4408 / ASTM CF8M)
• Tragring: Edelstahl (EN 1.4517 / ASTM CD4MCuN)
• Welle: Edelstahl (EN 1.4401 / AISI 316)
• Innenbeschichtung: Keine Beschichtung

Installation

• Max. Umgebungstemperatur: 55 °C
• Max. Betriebsdruck: 16 bar
• Rohranschlussstandard: EN 1092-1
• Sauganschluss: DN 65
• Druckanschluss: DN 50
• Nenndruckstufe: PN 16
• Lagerschmierung: Fett (Grease)
• Pumpengehäuse mit Füßen: Ja
• Support-Block: Nein

Elektrische Daten

• Motorbauart: INNOMOTICS
• Motorleistung: 1.5 kW
• Netzfrequenz: 50 Hz
• Spannung: 3 x 220-240D/380-420Y V
• Bemessungsstrom: 5.5/3.15 A
• Anlaufstrom: 730 %
• Leistungsfaktor Cos φ: 0.8
• Nenn-Drehzahl: 1445 1/min
• Wirkungsgradklasse: IE3
• Motorwirkungsgrad:
  • Vollast: 85.3 %
  • 3/4-Last: 86 %
  • Halblast: 85.2 %
• Motorpole: 4
• Schutzart: IP55
• Wärmeklasse: F
• Motor-Produktnummer: 83V02206
• Lagerisolierung (N-Ende): Nein

Sonstiges

• Mindesteffizienzindex (MEI): ≥ 0.70
• Nettogewicht: 58 kg
• Bruttogewicht: 68 kg
• Versandvolumen: 0.178 m³

Alle weiteren Daten entnehmen Sie dem Datenblatt.

• Zustand: Neu (OVP)
• Unsere Artikelnummer: PK 25/103
