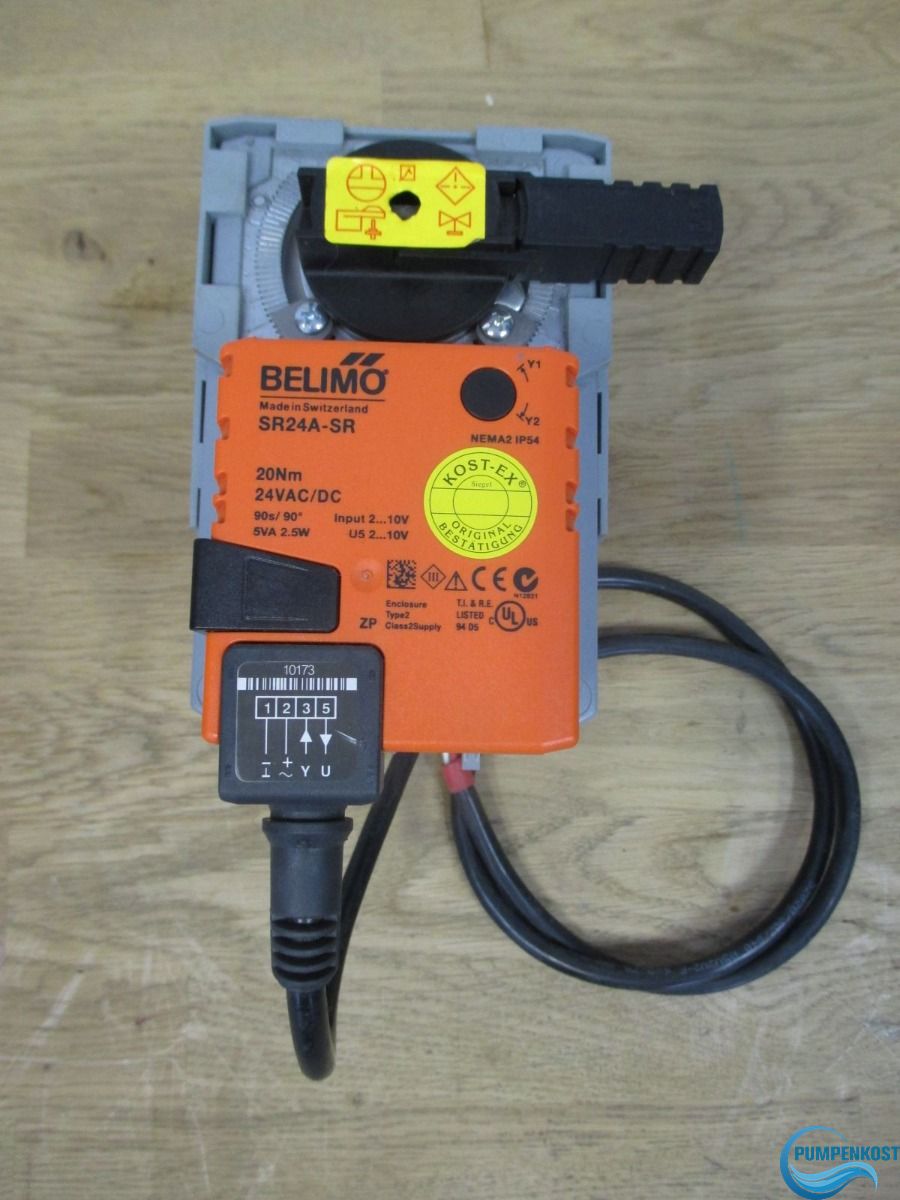

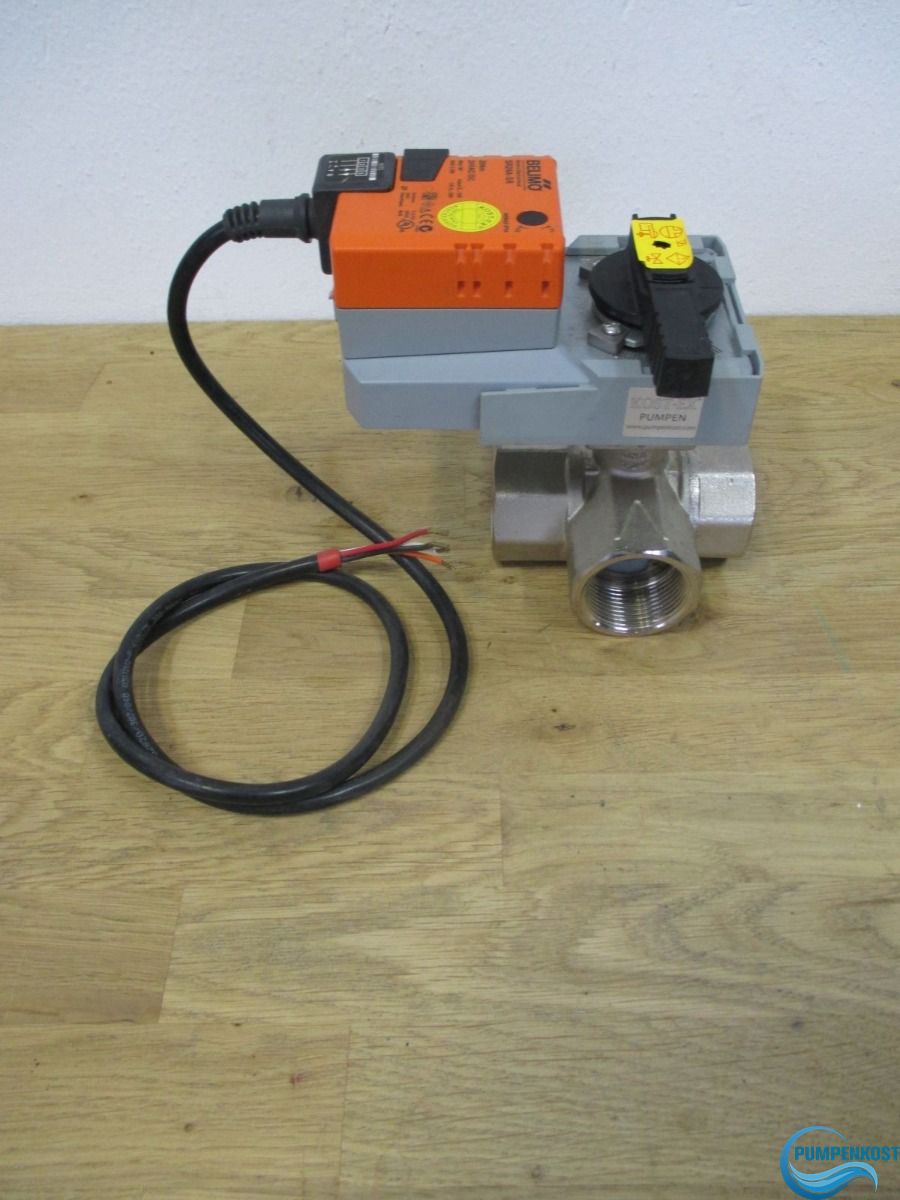

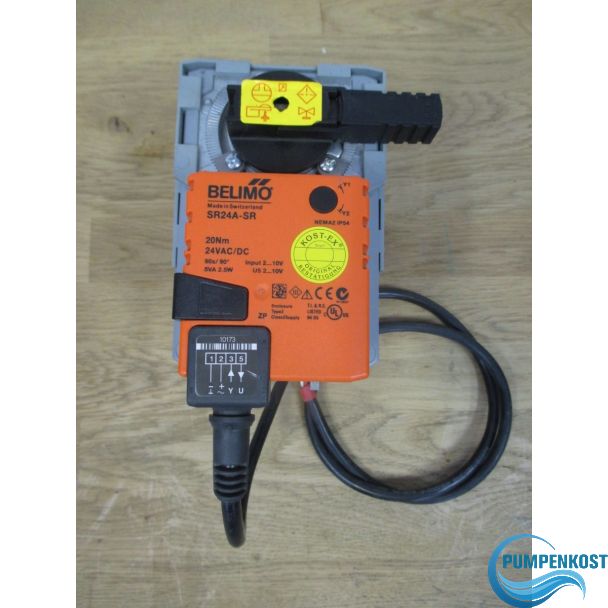

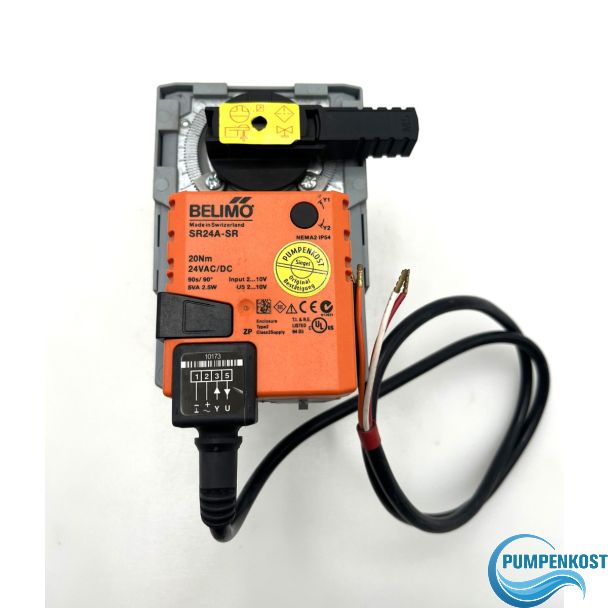

Belimo SR24A-SR Stetiger Drehantrieb für Kugelhähne, 20 Nm, AC/DC 24 V, 2–10 V K18/503

Technische Daten – Belimo SR24A-SR

Allgemeines
Stetiger Drehantrieb für Kugelhähne mit analoger Ansteuerung und Rückmeldung – speziell für HLK-Regelungen entwickelt.

Elektrische Daten

• Nennspannung: AC/DC 24 V

• Frequenzbereich: 50/60 Hz

• Funktionsbereich: AC 19,2…28,8 V / DC 19,2…28,8 V

• Leistungsverbrauch (Betrieb): 2,5 W

• Leistungsverbrauch (Ruhestellung): 0,4 W

• Leistungsverbrauch (Dimensionierung): 5 VA

• Anschluss: Kabel 1 m, 4×0,75 mm²

• Parallelbetrieb: möglich (Leistungsdaten beachten)

Steuer-/Funktionsdaten

• Drehmoment Motor: 20 Nm

• Ansteuerung: stetiges 2…10 V

• Eingangswiderstand Steuerung: 100 kΩ

• Stellungsrückmeldung: 2…10 V (max. 1 mA)

• Positionsgenauigkeit: ±5 %

• Handverstellung: über Drucktaste, arretierbar

• Laufzeit Motor: 90 s / 90°

• Schallleistungspegel Motor: 45 dB(A)

• Positionsanzeige: mechanisch, aufsteckbar

Sicherheits- und EMV-Daten

• Schutzklasse: IEC/EN III, Sicherheitskleinspannung (SELV)

• UL-Stromquelle: Class 2 Supply

• Schutzart: IP54 (IEC/EN) / NEMA 2 (UL)

• Gehäuse: UL Enclosure Type 2

• EMV: CE gemäß 2014/30/EU

• Zertifizierungen:

  • IEC/EN 60730-1

  • IEC/EN 60730-2-14

  • cULus UL60730-1A, UL60730-2-14, CAN/CSA E60730-1
    UL-Kennzeichnung abhängig vom Produktionsstandort – Gerät ist in jedem Fall UL-konform

Umgebungs- und Betriebsbedingungen

• Betriebstemperatur: –30…50 °C

• Lagertemperatur: –40…80 °C

• Verschmutzungsgrad: 3

• Bemessungs-Stoßspannung (Speisung/Ansteuerung): 0,8 kV

• Umgebungsfeuchte: max. 95 % RH, nicht kondensierend

Mechanisch / Gewicht

• Wartung: wartungsfrei

• Gewicht: ca. 0,91 kg
